Bündigfräser mit Wendeplatten Ø 19 mm x 48,3 mm | 12 mm Schaft | Anlaufring oben schaftseitig | Z=2
78,96 €
Lieferzeit ca. 1-3 Arbeitstage (Lieferbare Menge: 1)
Lieferzeit ca. 4-7 Arbeitstage (Lieferbare Menge: 86)
Lieferzeit-Angaben innerhalb Deutschland (EU abweichend).
- Große Nutzlänge von 48 mm
- Besonders wirtschaftlich dank austauschbarer Messer
- Verwendbar in gängigen Oberfräsen mit 12 mm Spannzange
Produktinformationen "Bündigfräser mit Wendeplatten Ø 19 mm x 48,3 mm | 12 mm Schaft | Anlaufring oben schaftseitig | Z=2"
Bündigfräser mit Wendeplatten Ø 19 mm × 48,3 mm, 12‑mm‑Schaft, Anlaufring oben (schaftseitig), Z2 – entwickelt für das bündige Bearbeiten von Kanten, das Formatieren und das Führen entlang von Schablonen. Durch das schaftseitige Kugellager eignet sich das Werkzeug für Arbeiten, bei denen die Schablone oberhalb des Werkstücks geführt wird. Der Fräser ist ausgelegt für Massivholz, Holzwerkstoffe und beschichtete Platten und ermöglicht die Herstellung sauberer Kantenoberflächen sowie das Entfernen überstehender Furniere oder Beschichtungen.
Anwendungsbereiche
- Bündigfräsen von Kanten an Massivholz- und Plattenwerkstoffen
- Kopierfräsen nach Schablone, Schablone oberhalb des Werkstücks
- Formatfräsen an Bauteilkanten
- Bearbeitung gebogener Werkstückkonturen
Die technischen Eigenschaften des Werkzeugs ergeben ein stabiles, schablonengeführtes Fräswerkzeug: Durchmesser 19 mm, Nutzlänge 48,3 mm, Schaftdurchmesser 12 mm, Gesamtlänge 100 mm, schaftseitiges Kugellager und zwei Hartmetall‑Wendeplatten. Die Kombination aus Umfang‑ und Stirnschnitt erlaubt eine sichere Spanabnahme in Massivholz und Holzwerkstoffen. Das Werkzeug ist für Handoberfräsen und Frästische geeignet.
Technische Eigenschaften
- Durchmesser (D): 19 mm
- Nutzlänge (NL): 48,3 mm
- Gesamtlänge (GL): 100 mm
- Schaftdurchmesser (S): 12 mm
- Schaftlänge (SL): 38 mm
- Zähnezahl: Z2
- Schneidenmaterial: Hartmetall‑Wendeplatten
- Anlaufring: oben (schaftseitig)
- Kugellager: Ø 19 mm
Vorteile, Eigenschaften und Nutzen
- Qualitäts‑Werkzeug eines Markenherstellers in Schreinerqualität
- Austauschbare Wendeplatten für wirtschaftlichen Einsatz
- Schaftseitiges Kugellager für sichere Führung bei Schablonenarbeiten
- Umfang‑ und stirnschneidende Geometrie für definierte Kantenbearbeitung
- Geeignet für Massivholz, beschichtete Platten, MDF, Spanplatten
- Einsetzbar in Handoberfräsen und Frästischen gängiger Hersteller
Anwendungstipps für den Profi
- Schablonen stets plan und fest auflegen, damit das schaftseitige Lager korrekt führt.
- Mehrere leichte Zustellungen wählen, um Werkstückkanten sauber zu halten.
- Wendeplatten bei Verschleiß wenden oder ersetzen; Schrauben mit definiertem Drehmoment anziehen.
- Spanabfuhr durch passende Absaugung sicherstellen.
- Kugellager regelmäßig reinigen und leicht ölen, um Laufverhalten zu sichern.
Lieferumfang
- 1 Stck. Bündigfräser mit Wendeplatten Ø 19 mm × 48,3 mm, 12‑mm‑Schaft, Anlaufring oben (schaftseitig), Z2
| Anzahl Zähne/Schneiden (Z): | 2 |
|---|---|
| Betriebsart: | MAN (Handvorschub), MEC |
| Durchmesser (D): | 19 mm |
| Gesamtlänge: | 100 mm |
| Grundkörper: | Stahl |
| Maschinen: | Oberfräse |
| Materialeignung: | Arbeitsplatten, Beschichtete MDF-Platten, Beschichtete Spanplatten, Echtholz Furnier, Furnierkante, Furnierte Platten, Hartholz, Holz, Holzwerkstoffe, Küchenarbeitsplatten, MDF, Massivholz / Vollholz, Spanplatten, Sperrholz, Weichholz |
| Nutzlänge (NL, L): | 48 mm |
| R/L Schneidrichtung: | Rechtslauf |
| Schaft (S): | 12 mm |
| Schneidstoff: | HW Hartmetall |
| Werkzeug-Art: | Bündigfräser |
| Werkzeug-System: | Fräser mit Schaft |
Herstellerkennzeichnung gem. GPSR Produktsicherheitsverordnung
IGM nástroje a stroje s.r.o.
Ke Kopanině 560
25267 Tuchoměřice
CZ - Tschechische Republik
Mail: verkauf@igmtools.com
https://igmtools.de/
Anmelden
Zubehör
Linksseitig35° Freiwinkel
Ähnliche Produkte
Wendeplatten-Bündigfräser zum präzisen Passungsfräsen und Schablonenkantenabtastung nach der darunter liegenden Schablone. Bei einem herkömmlichen Lötfräser wird beim Schärfen der Schnittdurchmesser gegenüber dem Kugellager reduziert, wodurch sich ein Zahn bildet. Der Wendeplatten-Fräser eliminiert dieses Phänomen mit präzise ausgerichteten, austauschbaren Wendeplatten, die auch gedreht werden können. Für das Fräsen von Corian kann auch ein gerades oder konisches Kugellager mit einem Kunststoffring zusätzlich gekauft werden, um eine präzise Führung durch das Material zu gewährleisten.
Wendeplatten-Bündigfräser zum präzisen Passungsfräsen und Schablonenkantenabtastung nach der darunter liegenden Schablone. Bei einem herkömmlichen Lötfräser wird beim Schärfen der Schnittdurchmesser gegenüber dem Kugellager reduziert, wodurch sich ein Zahn bildet. Der Wendeplatten-Fräser eliminiert dieses Phänomen mit präzise ausgerichteten, austauschbaren Wendeplatten, die auch gedreht und bis zu 4 Schneiden verwendet werden können. Für das Fräsen von Corian kann auch ein gerades oder konisches Kugellager mit einem Kunststoffring nachgekauft werden, um eine präzise Führung durch das Material zu gewährleisten.
Wendeplatten-Bündigfräser zum präzisen Passungsfräsen und Schablonenkantenabtastung nach der darunter liegenden Schablone. Bei einem herkömmlichen Lötfräser wird beim Schärfen der Schnittdurchmesser gegenüber dem Kugellager reduziert, wodurch sich ein Zahn bildet. Der Wendeplatten-Fräser eliminiert dieses Phänomen mit präzise ausgerichteten, austauschbaren Wendeplatten, die auch gedreht und bis zu 4 Schneiden verwendet werden können. Für das Fräsen von Corian kann auch ein gerades oder konisches Kugellager mit einem Kunststoffring nachgekauft werden, um eine präzise Führung durch das Material zu gewährleisten.
Wendeplatten-Bündigfräser zum präzisen Passungsfräsen und Schablonenkantenabtastung nach der darunter liegenden Schablone. Bei einem herkömmlichen Lötfräser wird beim Schärfen der Schnittdurchmesser gegenüber dem Kugellager reduziert, wodurch sich ein Zahn bildet. Der Wendeplatten-Fräser eliminiert dieses Phänomen mit präzise ausgerichteten, austauschbaren Wendeplatten, die auch gedreht und bis zu 4 Schneiden verwendet werden können. Für das Fräsen von Corian kann auch ein gerades oder konisches Kugellager mit einem Kunststoffring nachgekauft werden, um eine präzise Führung durch das Material zu gewährleisten.
Wendeplatten-Bündigfräser zum präzisen Passungsfräsen und Schablonenkantenabtastung nach der darunter liegenden Schablone. Bei einem herkömmlichen Lötfräser wird beim Schärfen der Schnittdurchmesser gegenüber dem Kugellager reduziert, wodurch sich ein Zahn bildet. Der Wendeplatten-Fräser eliminiert dieses Phänomen mit präzise ausgerichteten, austauschbaren Wendeplatten, die auch gedreht werden können. Für das Fräsen von Corian kann auch ein gerades oder konisches Kugellager mit einem Kunststoffring zusätzlich gekauft werden, um eine präzise Führung durch das Material zu gewährleisten.
Wendeplatten-Bündigfräser zum präzisen Passungsfräsen und Schablonenkantenabtastung nach der darunter liegenden Schablone. Bei einem herkömmlichen Lötfräser wird beim Schärfen der Schnittdurchmesser gegenüber dem Kugellager reduziert, wodurch sich ein Zahn bildet. Der Wendeplatten-Fräser eliminiert dieses Phänomen mit präzise ausgerichteten, austauschbaren Wendeplatten, die auch gedreht werden können. Für das Fräsen von Corian kann auch ein gerades oder konisches Kugellager mit einem Kunststoffring zusätzlich gekauft werden, um eine präzise Führung durch das Material zu gewährleisten.
Wendeplatten Bündigfräser 19x30 mm | 12,7 mm Schaft | GL=90 | Anlaufring unten stirnseitig und oben schaftseitig.Wendeplatten-Bündigfräser mit oberem und unterem Kugellager. Doppelseitige Wendeplatten sind mit Torx-Schrauben befestigt. Zum präzisen Passungsfräsen mit einer Oberfräse oder in einem Frästisch.
Wendeplatten Bündigfräser 19x30 mm | 8 mm Schaft | GL=90 | Anlaufring unten stirnseitig und oben schaftseitig.Wendeplatten-Bündigfräser mit oberem und unterem Kugellager. Doppelseitige Wendeplatten sind mit Torx-Schrauben befestigt. Zum präzisen Passungsfräsen mit einer Oberfräse oder in einem Frästisch.
Wendeplatten-Bündigfräser zum präzisen Passungsfräsen und Schablonenkantenabtastung nach der darunter liegenden Schablone. Bei einem herkömmlichen Lötfräser wird beim Schärfen der Schnittdurchmesser gegenüber dem Kugellager reduziert, wodurch sich ein Zahn bildet. Der Wendeplatten-Fräser eliminiert dieses Phänomen mit präzise ausgerichteten, austauschbaren Wendeplatten, die auch gedreht und bis zu 4 Schneiden verwendet werden können. Für das Fräsen von Corian kann auch ein gerades oder konisches Kugellager mit einem Kunststoffring nachgekauft werden, um eine präzise Führung durch das Material zu gewährleisten.
Wendeplatten-Bündigfräser zum präzisen Passungsfräsen und Schablonenkantenabtastung nach der darunter liegenden Schablone. Bei einem herkömmlichen Lötfräser wird beim Schärfen der Schnittdurchmesser gegenüber dem Kugellager reduziert, wodurch sich ein Zahn bildet. Der Wendeplatten-Fräser eliminiert dieses Phänomen mit präzise ausgerichteten, austauschbaren Wendeplatten, die auch gedreht und bis zu 4 Schneiden verwendet werden können. Für das Fräsen von Corian kann auch ein gerades oder konisches Kugellager mit einem Kunststoffring nachgekauft werden, um eine präzise Führung durch das Material zu gewährleisten.
Wendeplatten-Bündigfräser mit Doppel-Anlaufring – Schaft 12 mm Dieser Bündigfräser dient dem bündigen Fräsen von Kanten sowie dem Arbeiten mit Schablonen. Er eignet sich für den Einsatz in Massivholz, beschichteten Plattenwerkstoffen und Kunststoffen. Durch die Ausstattung mit zwei Anlaufringen – einer am Schaft und einer an der Stirnseite – bietet das Werkzeug Flexibilität bei der Führung am Werkstück oder an der Schablone. Sie können die Schablone wahlweise über oder unter dem Werkstück positionieren, ohne den Fräser wechseln zu müssen. Das Werkzeug verfügt über zwei achsparallele Hartmetall-Wendeplatten mit den Abmessungen 50 x 12 x 1,5 mm. Diese sind mit Torx-Schrauben am Grundkörper befestigt. Da die Messer mehrseitig verwendbar sind, entfällt das Nachschärfen; bei Verschleiß drehen oder ersetzen Sie die Platten einfach. Der Durchmesser von 19 mm bleibt dabei konstant. Mit einer Nutzlänge von 50 mm und einem Schaftdurchmesser von 12 mm ist der Fräser für schwere Abbundarbeiten und hohe Materialstärken ausgelegt. Die Gesamtlänge beträgt 110 mm. Vorteile, Eigenschaften und Nutzen Flexibles Führungssystem: Zwei Kugellager (oben und unten) erlauben die Schablonenführung in beiden Ausrichtungen. Wendeplatten-System: Die Hartmetall-Messer verfügen über zwei Schneidkanten, was die Einsatzzeit pro Platte verdoppelt. Konstanter Flugkreis: Der Durchmesser verändert sich nach einem Messerwechsel nicht, Einstellungsarbeiten an der Maschine werden minimiert. Materialeignung: Einsetzbar für Weich- und Hartholz sowie verleimte Holzwerkstoffe und Kunststoffe. Wirtschaftlichkeit: Der Austausch einzelner Messer ist kosteneffizienter als der Neukauf oder das Schärfen festbestückter Werkzeuge. Technische Daten Durchmesser (D): 19 mm Nutzlänge (NL): 50 mm Gesamtlänge (GL): 110 mm Schaft (S): 12 mm Anzahl Schneiden (Z): 2 Messermaß: 50 x 12 x 1,5 mm Anlauflager: Schaftseitig und stirnseitig

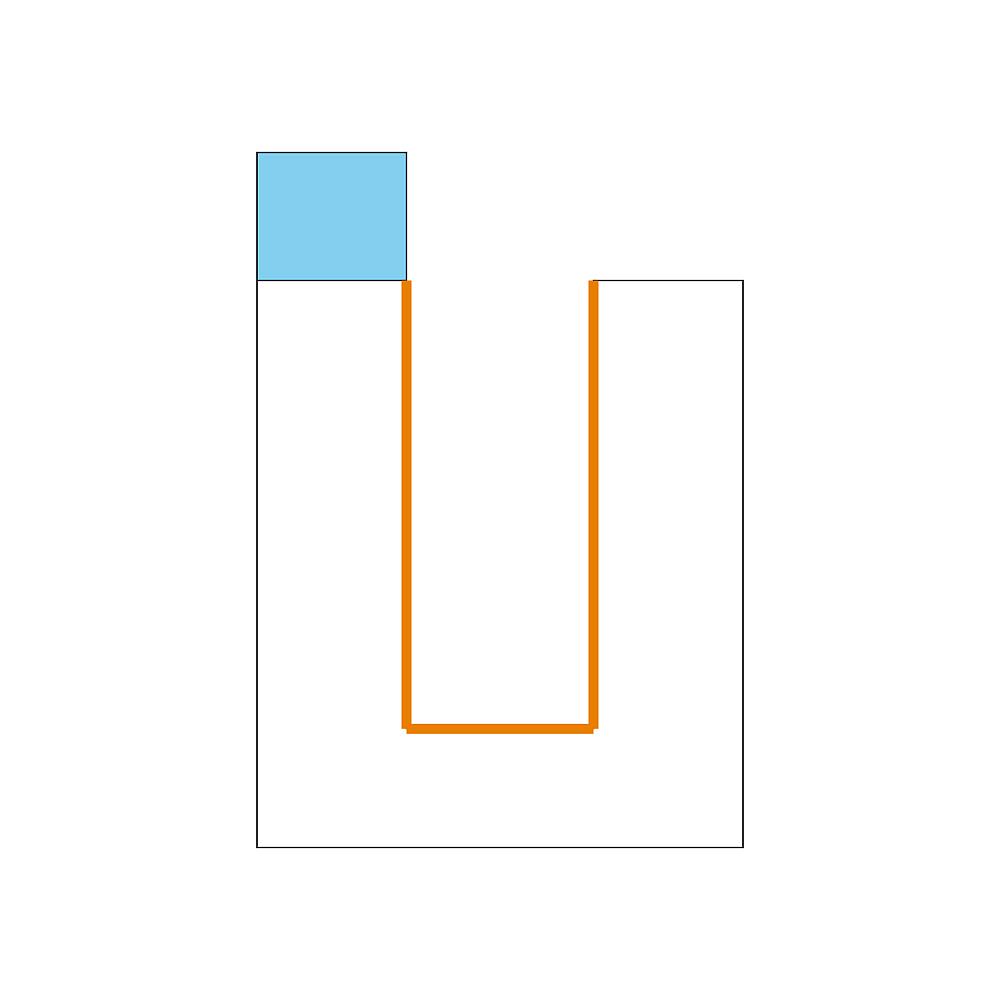

Der Wendeplatten-Bündigfräser-Nutfräser vom Typ F045 ist für das Bündigfräsen, Kopieren und Formatfräsen nach einer Schablone vorgesehen, wenn die Schablone von oben verwendet wird. Für die Bearbeitung von Plattenwerkstoffen (Schichtpressstoff, Spanplatten, MDF) oder Hartholz.
